德国Avantgarde Uno Fino Edition 号角音箱 – 直取核心的入门号角喇叭

2019/1/24 11:09:04

|
559

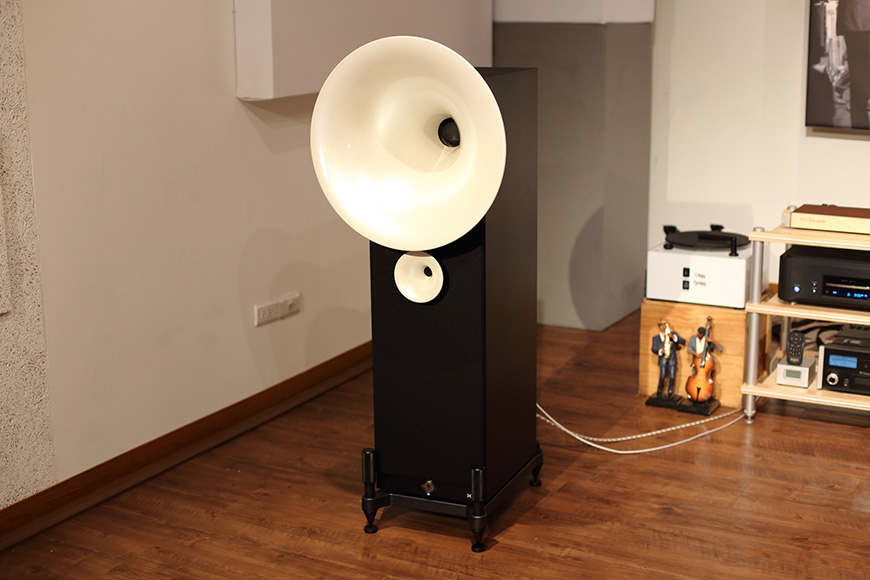

德国Avantgarde Acoustic以制作号角喇叭闻名,不但将最先进的技术应用在最古老的扩音方式上,而且还设计得极为美观。最近几年发展了主动式低音,无论体积大小的号角喇叭都搭配上此设计,更能够配合空间发挥最佳的声音效果,大幅提升使用弹性。去年原厂推出新型号Uno Fino Edition,是为家族中最小号尺寸,专注核心技术,发挥Avantgarde最精纯的声音。

浓缩精华还能轻松入手

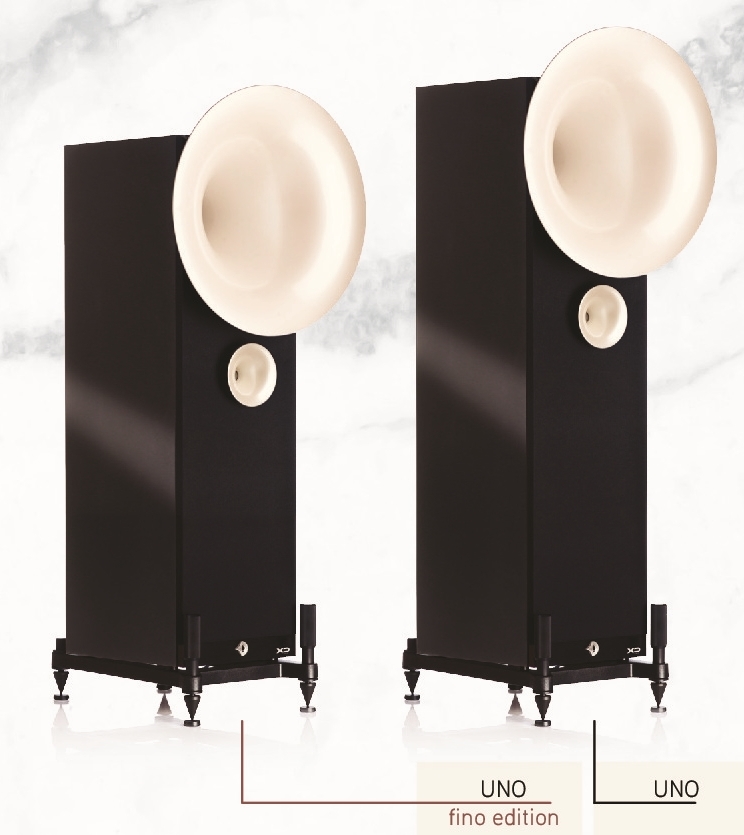

Uno系列是Avantgarde的入门系列,目前一共有两款型号,分别是Uno XD与这次评测新推出的Uno Fino Edition,两者都搭配XD主动式低音。Uno Fino Edition除了比Uno XD身形略小一点外,搭配的10吋低音单体从2个精简为1个,并在底部增加了低音反射孔,当用家空间不大时,Uno Fino Edition会是更为适合的选择。

号角设计是最高指标

Avantgarde推出的半主动式号角喇叭重点在两处,第一就是号角与单体设计,号角在音响上应用最早出现于留声机上俗称的喇叭花,另外早在音响诞生前的许多古老剧场、歌剧院也都是采用圆形、扇形这种有利声音扩散的形式设计,英文名为Horn的法国号也是从古代战争所用的号角演变而来。第二就是DSP主动式低音设计。

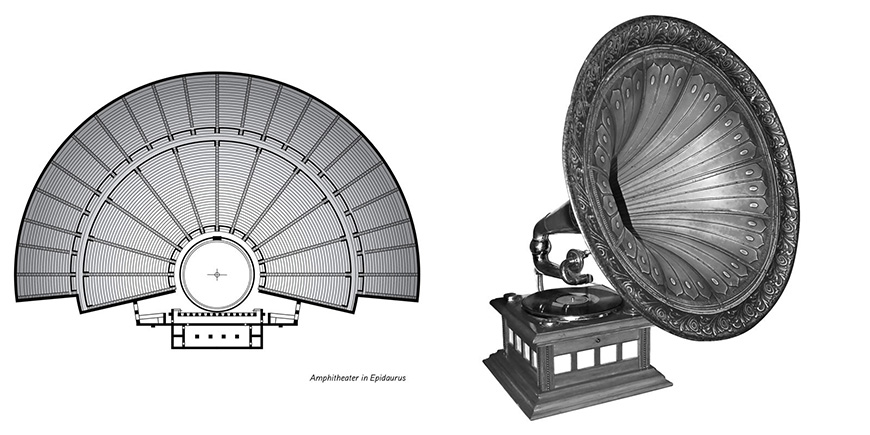

左为古剧场设计,中间舞台区较低,观众座位逐步提高,除了视野较佳外,声音的传递效率也是关键。右为最早期的喇叭花黑胶播放机,当时便采用同样设计方式拨放音乐。

最专业的号角技术

号角对于声音传播极具效率,几乎任何品牌号角喇叭都不需要使用大功率的扩大机就能达到大音压。而设计的关键就在于号角的形状、角度、开口面积等,这些因素会对声音自然与否、失真大小、频率响应范围、扩散能力等产生决定性影响,Avantgarde在号角设计上就有其专业研究。

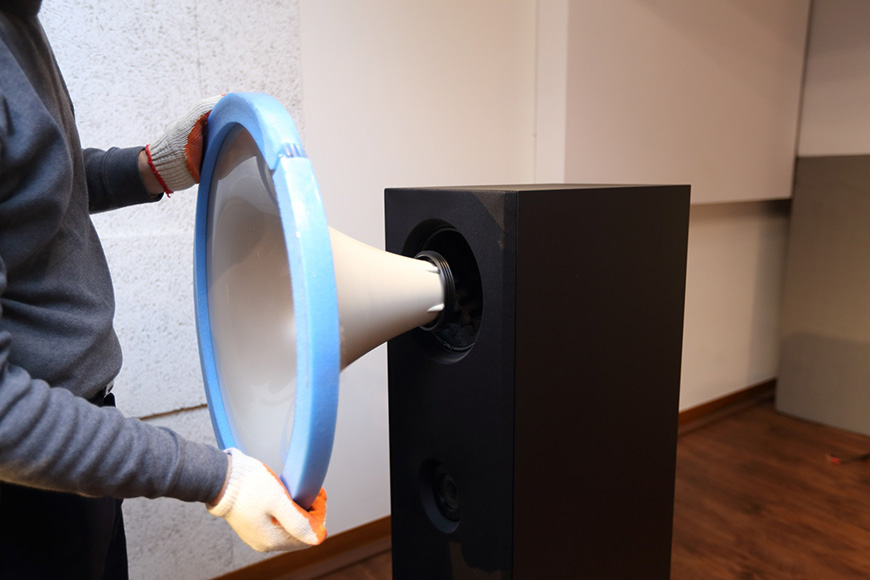

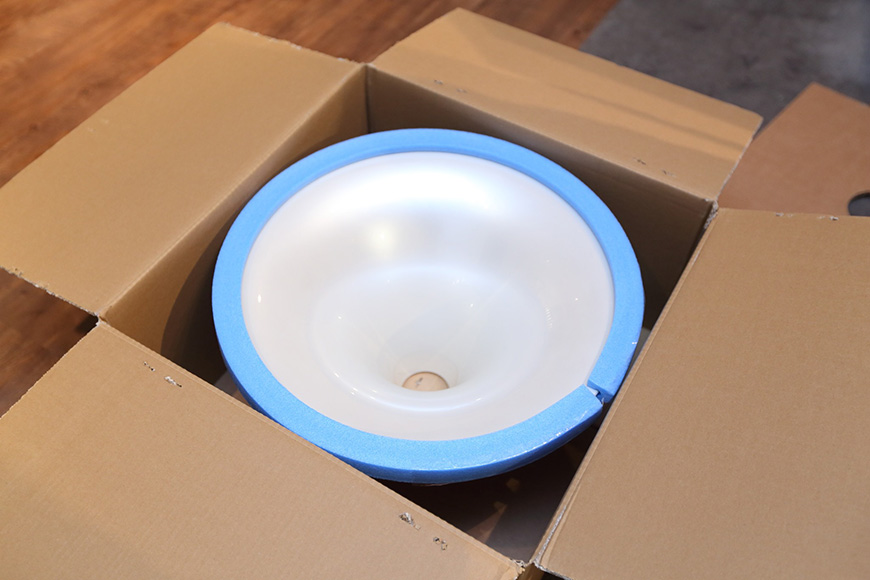

Avantgarde Uno Fino在中音与高音上采用号角设计,透过複杂数学计算号角曲率,制作上使用精密的注塑技术,在2500吨压力下,将液态ABS注入钢模,钢模的精度低达±0.05mm,确保声音传播的连续与稳定,并让左右声道上使用的号角达到完美对称。

尽情挥洒号角发声的优点

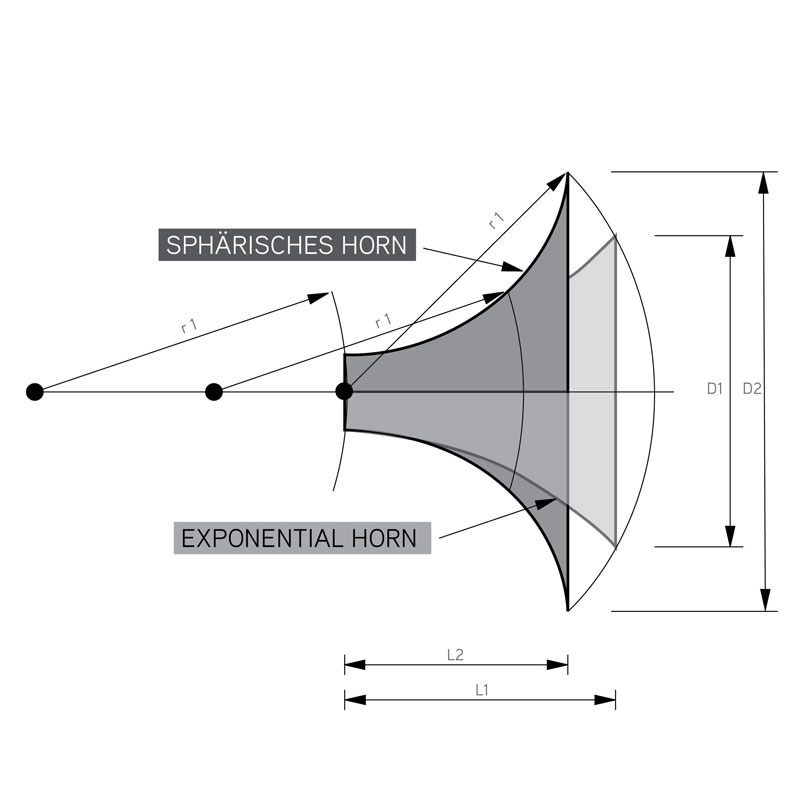

他们认为球型号角优于指数型号角,因在号角喉部的声音波型为圆顶型而非平面,因此开口为180度的球形号角可完美传输声音,能在频率范围内传输出线性与恒定的声波,具备宽阔且良好的方向性,而且球型号角能自然截止频率,并呈现出线性滚降,因此Avantgarde的中音单体不需要使用分音器元件,减少讯号通过电子元件的耗损与音染,保留最多的声音细节。以Uno Fino为例,透过精准计算中音号角尺寸就能让声音在3,000Hz处以-12dB衰减,在290Hz处以-18dB衰减。

由于号角能够提高扩大效率,因此能够使用更小的音圈与振膜,较小部件代表更轻的质量,部件的工作惯性幅度更小,也就是单体工作时的启动与停止更快速更轻松,根据Aachen大学的Anselm Goertz教授研究使用号角与非号角喇叭对比,号角喇叭的动态频宽增加8倍,失真减少90%,多了10倍细节量。

最速配的单体驱动设计

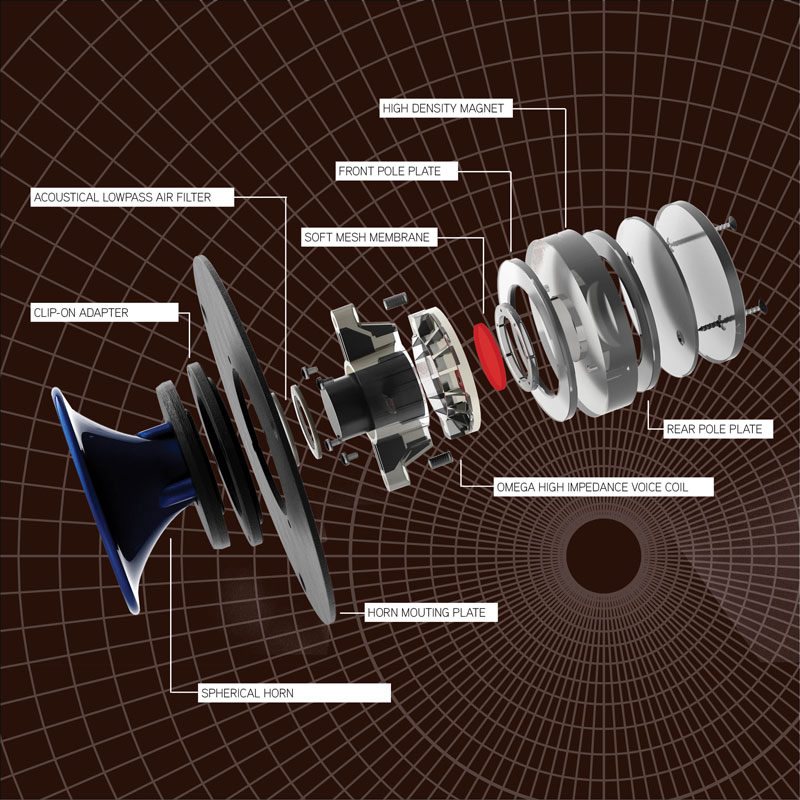

Avantgarde使用自行设计的单体驱动器,配有质量弹力音圈系统(mass-spring voice coil system),在低震幅时便能提供高力量,为了声音品质,不使用压缩腔室,而让振膜与号角喉部的大小一致,采用强力磁铁系统并最小化音圈间的气隙。其中自家的Omega技术,能让喇叭与扩大机和线材完美配合,采用高阻抗Omega音圈,提高阻尼系数让扩大机更容易控制单体,线材长度所造成的负面影响降低。振膜采用新设计软性网状複合材质(Soft-Mesh-Compound),以网格设计作为结构基础,使用弹性的Elastomere涂层密封,用于吸收共振。

极高制作水准,毫不马虎

Uno Fino规格上采用18欧姆高阻抗音圈设计,让扩大机能轻松控制单体工作,整体效率大于107dB。球型号角发声角度为180度,中音号角长宽500mm、深度280mm,振膜为127mm,采双法拉第磁铁系统(Double-Ferrite)。高音号角长宽130mm、深度65mm,振膜为25mm,振膜材质为Mylar,采法拉第磁铁系统(Ferrite),高音音圈无法直接接受扩大机来的讯号,必须使用分音线路保护音圈避免烧毁,与中音设计不同。低音单体为1个250mm(10吋)纸盆振膜,采用法拉第磁铁系统(Ferrite),并由1组内建主动扩大机推动。

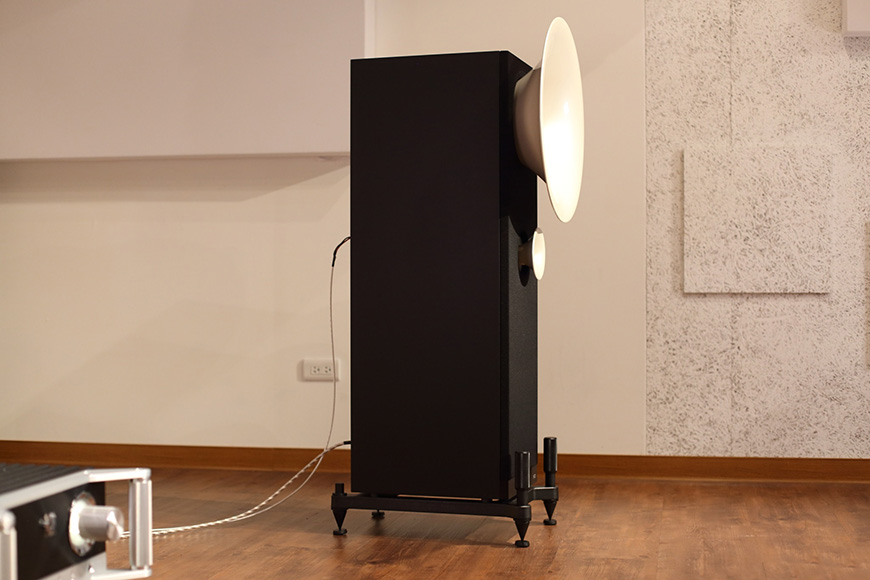

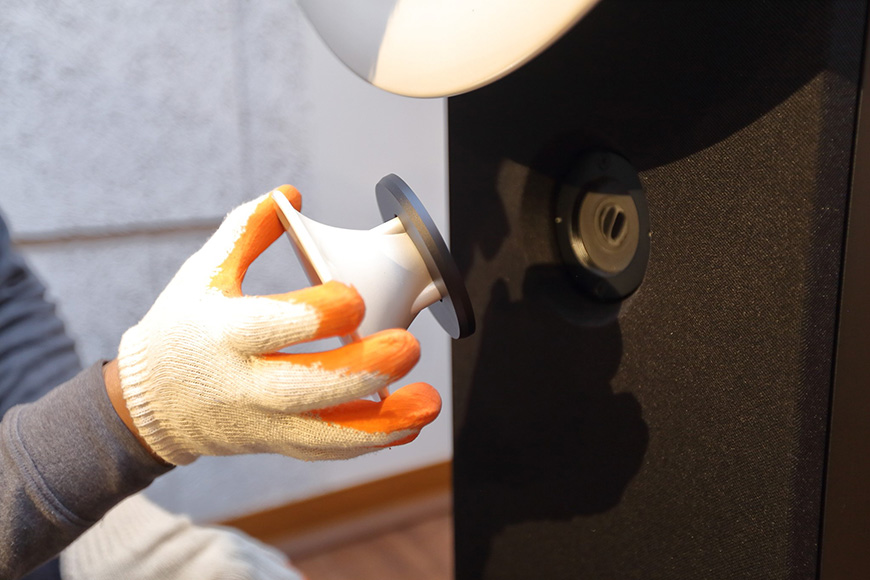

Uno Fino的箱体采用厚度30mm的MDF制作,底部承座为实心铸铝,质地坚硬,4只落地脚锥可轻易调整水平,并搭配原厂脚锥垫材,底部有1’个低音反射孔。

主动式低音征服任何空间

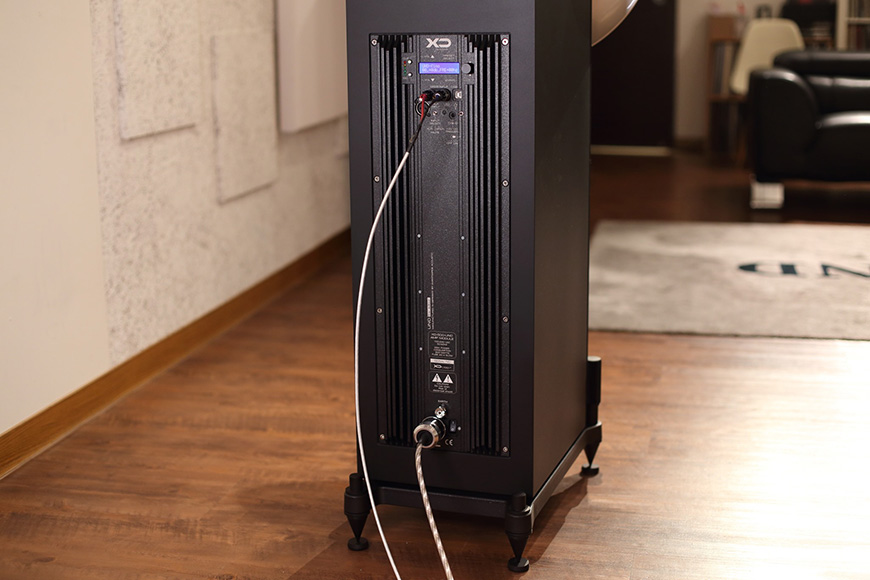

Avantgarde的号角喇叭现在几乎都配有主动式扩大机负责低频段音乐再生,只要产品型号后有XD字样的都是,Uno Fino虽然没有XD字样,但同样也采用主动式低音。Uno Fino每声道喇叭后方都装设有1部500瓦D类扩大机,负责推动1个低音单体,再生频率为290Hz以下,此扩大机内有DSP运算晶片设计,也就能够编辑响应频率范围内的增益、斜率、衰减程度,可以调整20Hz~290Hz内整段频率曲线,亦可调整某一个频率点藉以补足频率凹陷或降低驻波,以下用软体图片简介。

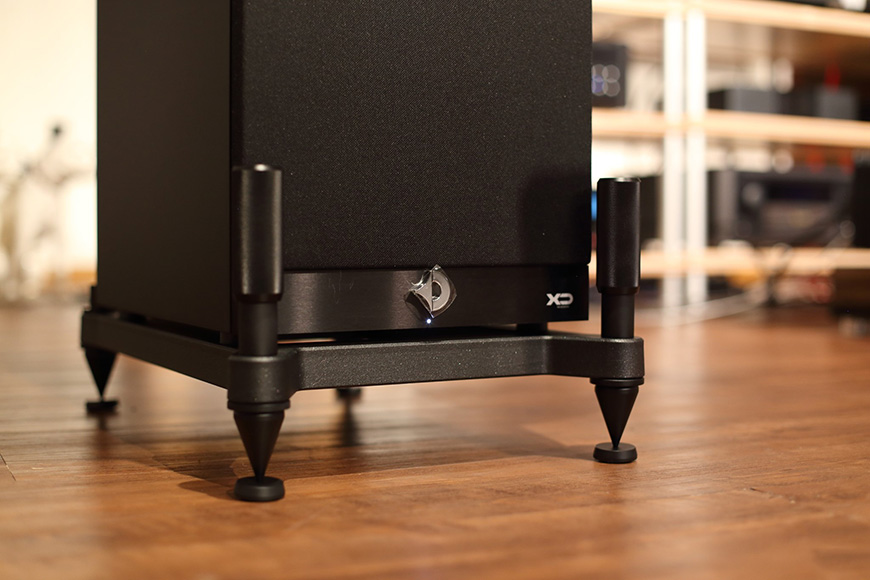

开启XD扩大机电源时Avantgarde的Logo下LED灯会亮起。

软体可简单应用,亦可极度专业

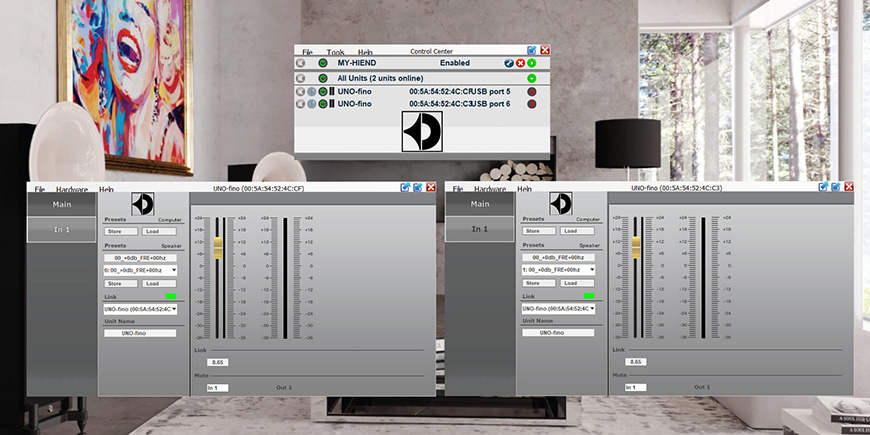

Avantgarde有自行开发软体专用来使用XD扩大机的DSP功能,只要是用家就能免费下载放在电脑里使用,通常只需要调整一两次,达到自己想要的声音就可以了。使用时直接以USB线连接XD扩大机上的USB输入,打开软体就会显示已连线,如果空间不平衡,用家可以根据单边喇叭逐一调整,也能两边声道同步调整。

这个设计有很大好处,音响系统最难搞的就是低音,驻波或是缺乏几乎见于每个人的聆听环境中,在专门的聆听室中可以选择以声学材料装潢改善,透过优异的摆位也能调整,但都很难达到完美。如果喇叭放置于生活起居的空间中,那要改变更是难上加难,更何况有些空间是极度不平衡。透过这套能改变低音EQ的软体配合主动式低音设计,只要用家先将高音与中音搞定,低音不要太离谱,再透过这套软体修正,就能够轻松享受音乐。

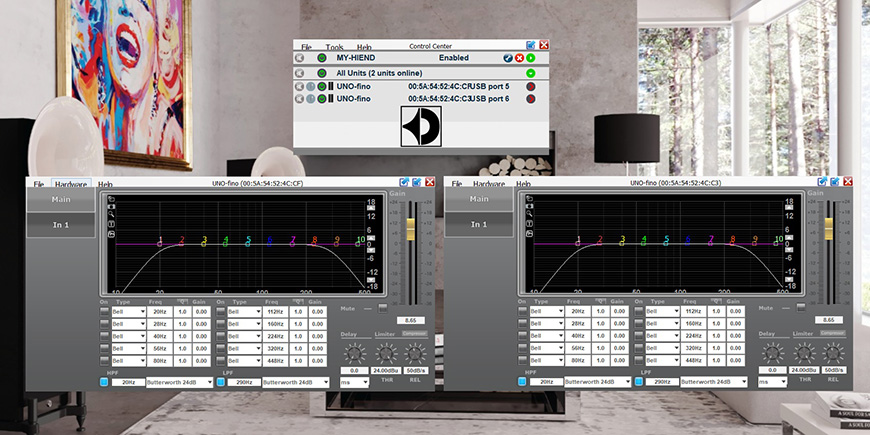

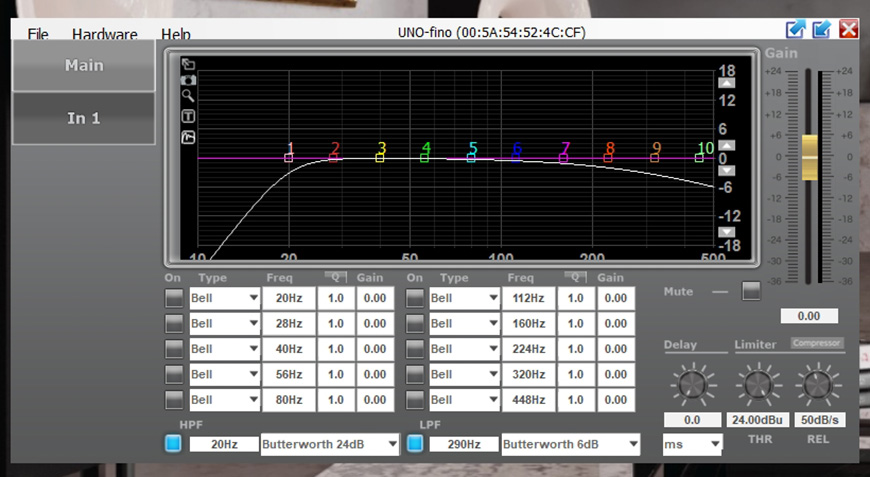

原厂内建的响应频率曲线为下,可以看到每一边有10个点可以调整,可直接在曲线上拉线调整,也可使用频率图下的选项直接输入数值。Uno Fino的调整范围为20Hz~290Hz,频段内任何频率都可以选择并调整增益,最多10个点。

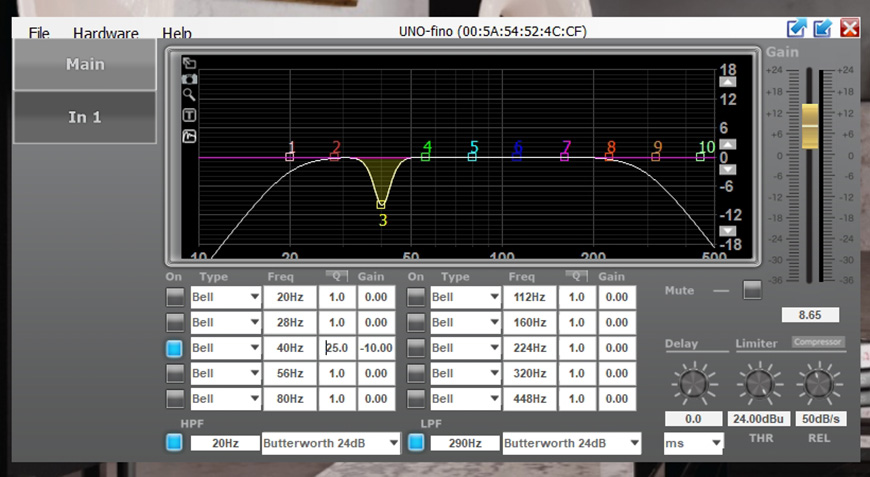

例如我减少第三个点(40Hz)减少增益10dB,通常某频段有明显驻波时便可如此调整。当中的Q值越高,40Hz周围的衰减会越陡峭,也就是影响周围频率程度较小,但可能会较不自然,用家可自行取捨,Q值由1~25。最右边的Gain指的是整体增益,范例中显示在+8.65的位置。

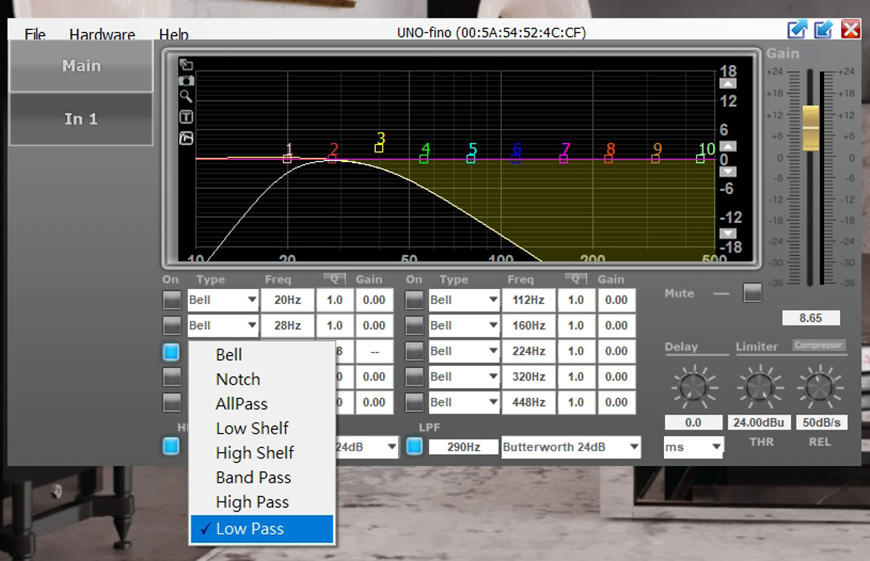

另外再Type选项中有许多功能选择,例如在40Hz处选择Low Pass会让40Hz以上大幅衰减。有很多不同的功能选择,虽然大多用不上,但看得出这套软体可以做到非常专业的调整程度。

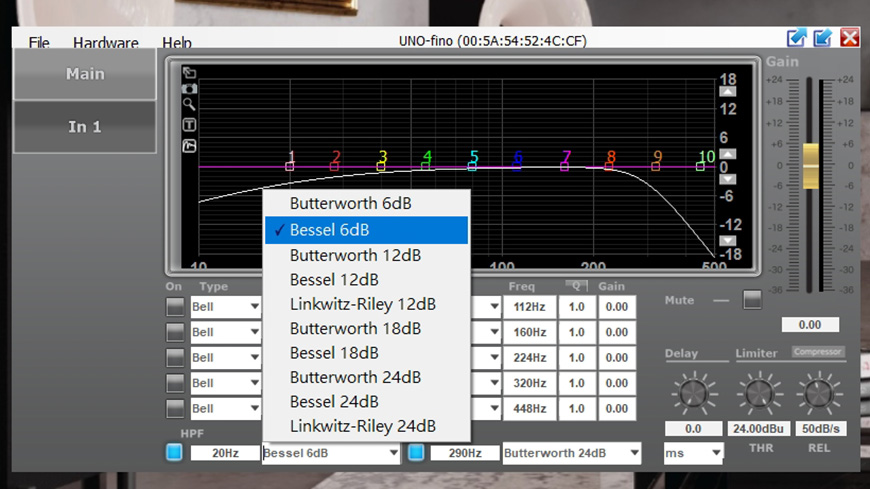

另外在低通与高通处,可以调整分音衰减曲线,这边调整主要是指在分音处的衰减斜率,也就是20Hz周围与290Hz周围,这个选项大概能让发烧友玩得不亦乐乎,从图表上看,虽然分频点设定在290Hz,但也是会影响到290Hz以上的频段,程度大小依据衰减斜率而定,这部份很容易影响中频音色,是值得玩味的地方。

这样的选择在500Hz前后就会显得更为浑厚。

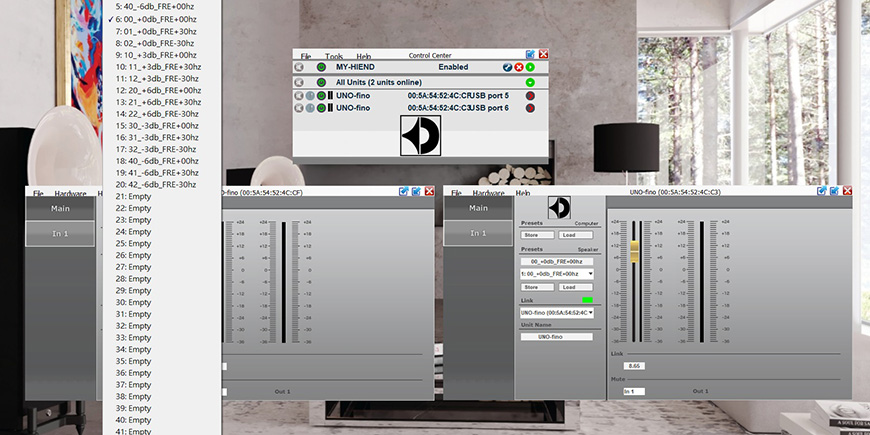

无论调整为何都可以回到预设,也可以记忆调整的内容使用,原厂提供20组的参考调整,并有更多的记忆组数可供用家利用,设定会直接储存在XD扩大机当中,也可以储存备份在电脑里。

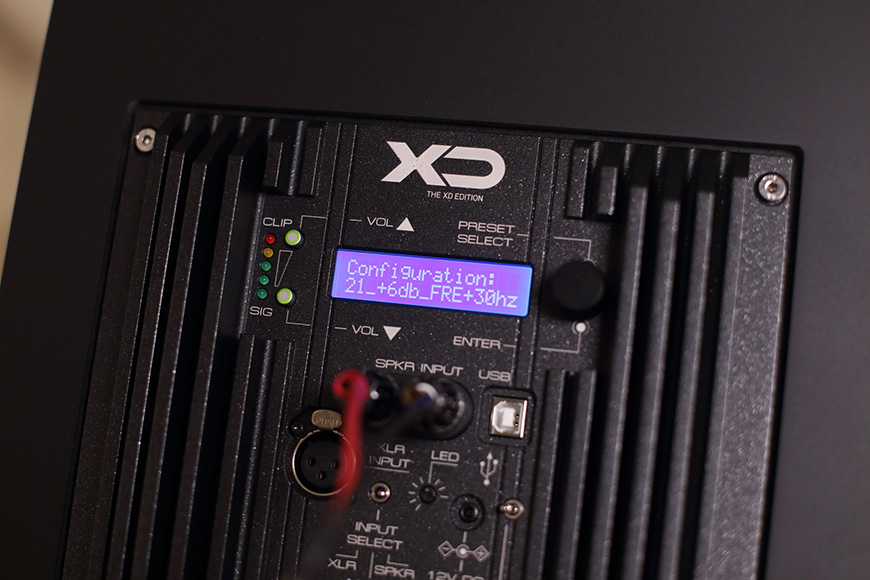

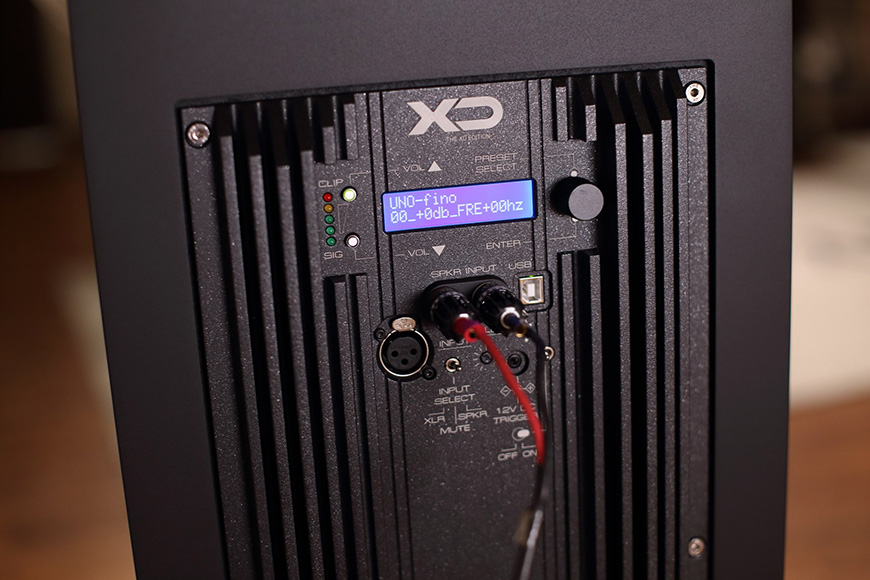

背面板可迅速切换设定

因为XD扩大机能记忆设定,因此可以直接在背面版上切换记忆中的设定,右方的旋钮可以选择任何一组记忆设定。左方的两个按键则可以直接增减扩大机的整体增益。

那么低频段的讯号来源从哪来,最简单的可以直接透过喇叭线传输至此,与一般被动式喇叭连接方法相同,中高频段讯号会直接给予中高音单体,低频段则会进入XD扩大机中处理。如果用家的前级有独立超低音讯号输出,也能以XLR连接至XD扩大机中。

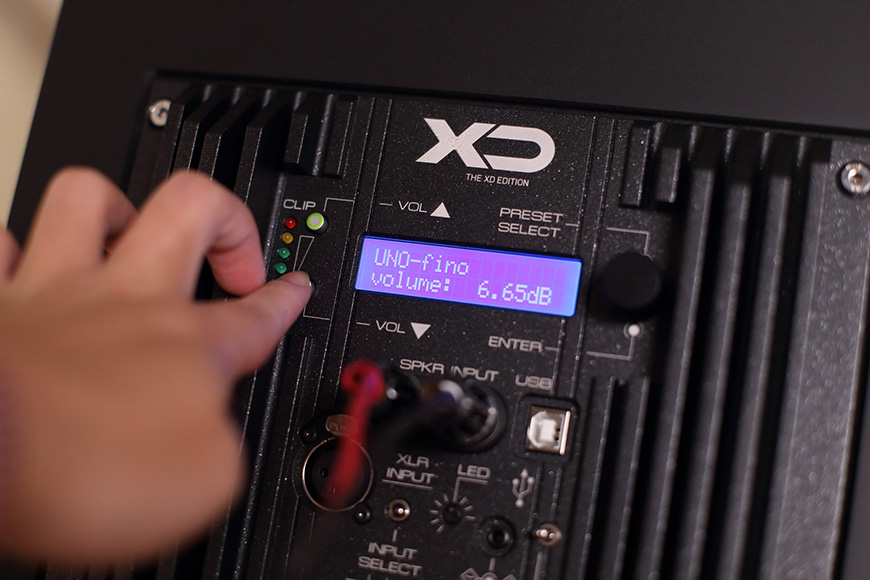

左方按键可以直接调整整体的增益。

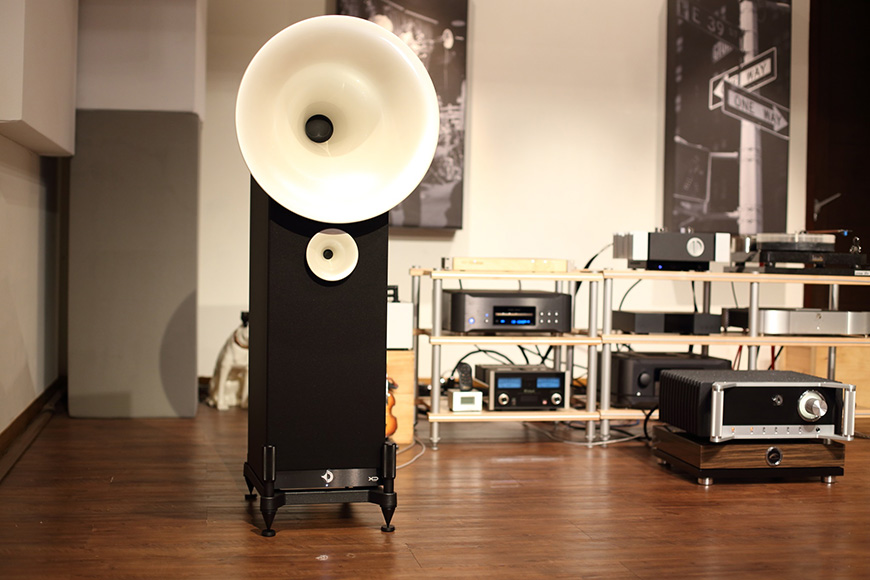

我们搭配Avantgarde自家的XA INT综合扩大机,直接用喇叭线提供给Uno Fino所有讯号。如果用家要另外以XLR提供超低音讯号给XD扩大机,记得要在喇叭端子下方的输入选择上作切换。

最完美伙伴就是自家扩大机

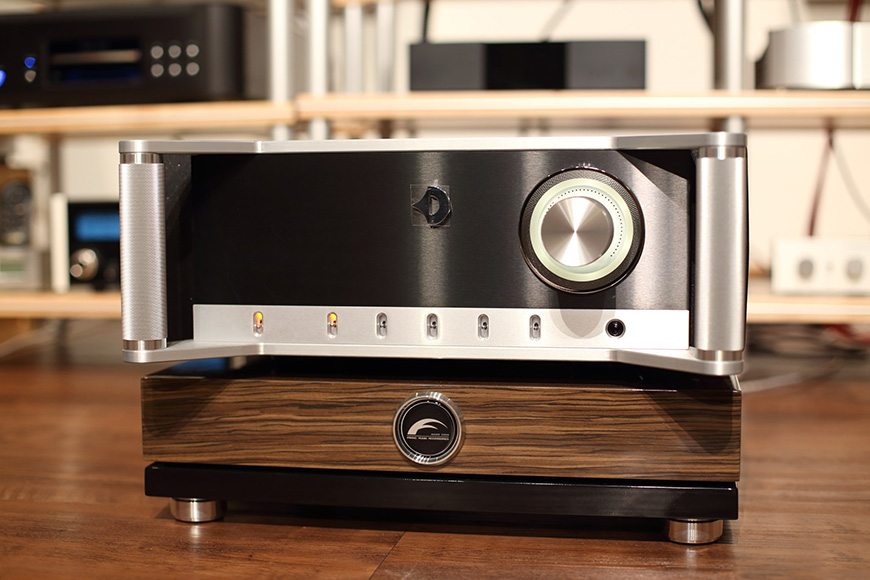

搭配使用的Avantgarde XA INT综合扩大机,AB类扩大电路,每声道120瓦(阻抗4欧姆)输出,搭配自家喇叭时每声道53瓦(阻抗18欧姆,AB类)输出,可切换为每声道1.1瓦纯A类输出(阻抗18欧姆),音质非常细腻,是自家喇叭搭配上最佳选择。

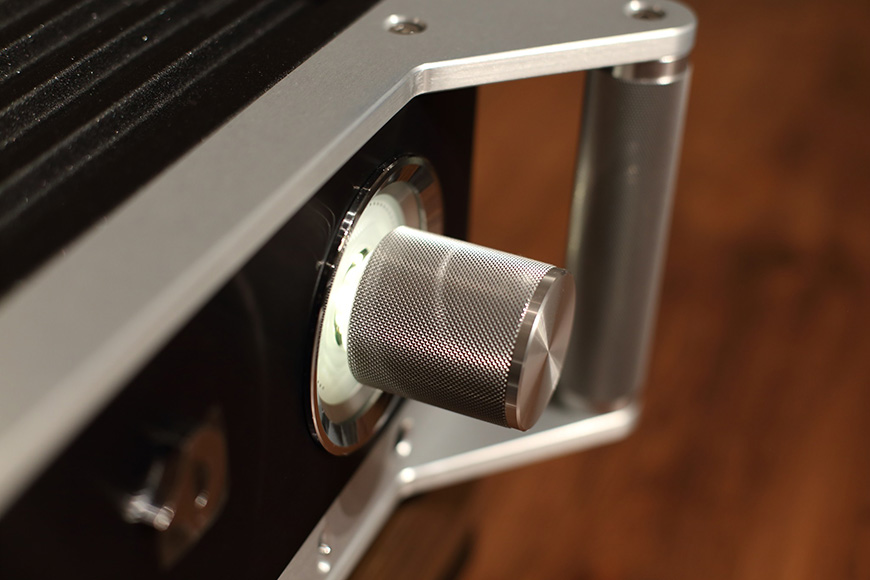

做工非常精细,部分前面板、音量旋钮与把手都是铝制。

后方散热设计非常特别,整体重量达42.5公斤。

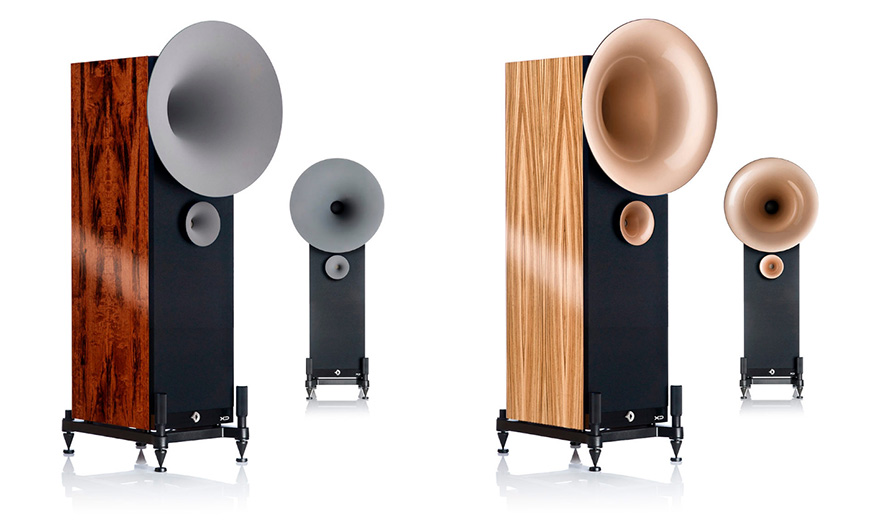

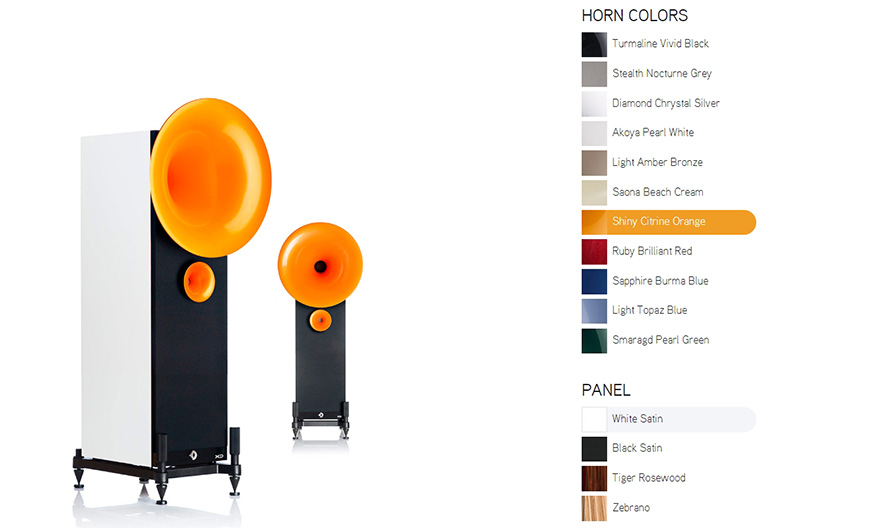

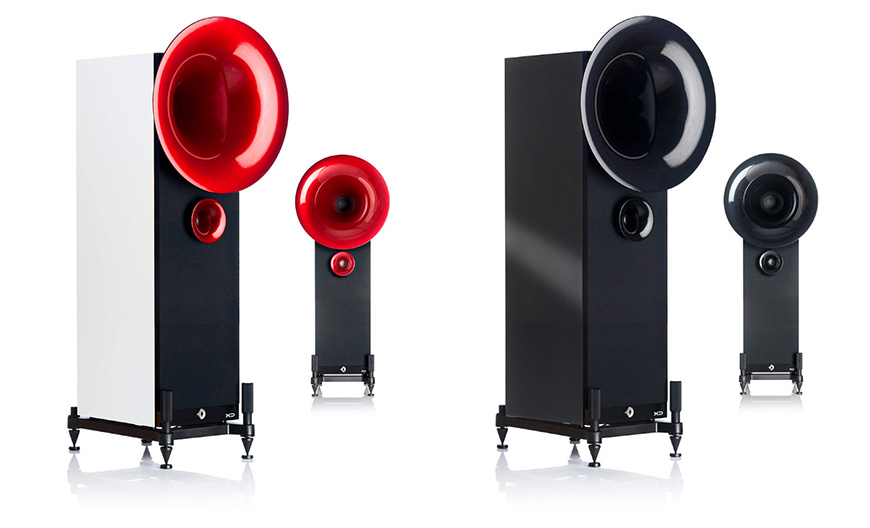

在Avantgarde官网上,用家能够自行搭配号角与喇叭的配色,并且看到模拟照片,选择非常多,不妨可以前去试试看哪一种最喜欢。

接著实际聆听声音表现。

音质第一,干净清澈

播放Anne Bisson的《Blue Mind》,Uno Fino与自家扩大机搭配出的声音质感令人十分满意,在人声中音部分既有厚度而且相当干净清澈,在钢琴的弹奏也显出了份量感而且清脆,并不是带著刺激性的响亮,而是稳重解析并存的声音。这张专辑能听许多Anne演唱时的细节,开口一瞬间的口齿音,咬字时的嘴型,发声共鸣与喉部运用的变化,音调转换等,Uno Fino将这些细节都很自然不夸大地播放与呈现。「自然流畅」大概是形容这套系统较贴切的词,例如在音场的分布,以第三首〈Hoping Love Will Last〉为例,Anne的声音浮凸凝聚,钢琴在右侧很自然地弹奏,后方鼓声则称职的打底,声音同样清晰凝聚,三者形成的音场宽度与深度恰当,彼此分明却又融入在同一个空间中。

动态反应与小巧细节并存

播放管絃乐精选《Tutti》,Uno Fino虽然不是大型号角喇叭,但是主动式低音设计让人完全不必对能展现出的气势与动态担忧,在第一首〈Dance of the Tumblers〉中演示的动态与细节间的对比令人称赞,在低频大动态下从容不迫地、收放自如地填满聆听空间,相对静态时的弦乐细节却也能令人细细品味。第二首〈Intermezzo e Humoreske from Suite Symphonique〉中有许多管乐、弦乐、打击乐器一同带出的高潮乐段,动态细节俱佳,速度灵敏迅捷,资讯量极为丰富,而且音场深远,音像定位明确,整体稳重富有层次。

气质不是唯一,释放你的电子魂

文质彬彬的Avantgarde Uno Fino是否只能播放文质彬彬的发烧片,非也非也,拿了MC Hammer的嘻哈乐《Too Legit To Quit》来播放,马上释放了Uno Fino的电子魂,动感与令人热血的程度也难怪慕尼黑音响展上原厂总是找乐手现场打鼓再以自家器材播出。儘管播放的音乐与平时常聆听的爵士、人声、古典、器乐不同,但Uno Fino在超低音能够马上调整下,很轻松就可以驾驭电子乐或流行乐,想要听得浮夸一点,我将超低音增益增加3dB,能量加强后速度一样快速,马上就令人更为兴奋。在第五首〈Tell Me〉中有很有趣的音效,两侧有人声完全超脱原来音场,从喇叭与聆听位之间的侧牆出现,呈现了很3D的音效,虽然并非自然音效,但如不使用优异适当的音响器材还听不出音乐制作上的全貌呢。

直接的声音表明每份感情

再播放一张韩国团体Winterplay的发烧专辑《Songs of Colored Love》,女主唱Haewon声音清亮带点磁性,相当不错,专辑中使用了小喇叭、贝斯、吉他等乐器伴奏,偏流行爵士曲风。在第四首〈Billie Jean〉的翻唱版本中,Haewon表现了女生演唱时的独特傲气,Uno Fino在演唱细节中呈现了质感、细腻与嘹亮的声音,加上使用乐器的伴奏声音非常自然,听起来非常舒服好听,与原版本有截然不同的感受。第五首同样是很有名的曲目〈Quando, Quando, Quando〉,Haewon轻柔美丽的声线与前一首歌曲不同,同样的是再度征服聆听者,Uno Fino就是这样能够轻易地展现同样歌手在演唱不同歌曲时的技巧、风格与情感差异。

更多图片:


Avantgarde Uno Fino Edition号角喇叭焦点

● Omega高阻抗音圈设计,效率高达107dB

● 球型号角达180度声音扩散角度,精算曲率与尺寸

● 中音不使用分音器

● DSP主动式超低音,可编辑低频段增益与频率曲线

● 适合小空间使用,不需要高功率扩大机

● 声音特色: 干净清晰,细节丰富,感受直接。

● 搭配建议: 号角能轻易放大细节,包含前端不足的部分,不需要大功率,请搭配音质取向的前端,微厚更醇。

Avantgarde Uno Fino Edition号角喇叭规格
频率响应:290 – 20.000Hz
超低音:30 – 500Hz
承受功率:50w
灵敏度:> 107dB
分频点:290/3.000Hz
阻抗:18 ohm
建议扩大机:> 10w
建议使用的空间大小:> 130sqft/12sqm
Omega音圈:有
CPC分音器:有
号角规格
号角类型:球型号角
扩散角度:180度
开口尺寸:中音500mm, 高音130mm
单体尺寸
低音1 x 10 inch/250mm
中音1 x 5 inch/130mm
高音1 x 1 inch/25mm
超低音规格
扩大机输出功率:500w
数位分音器:有
参数调整:10–Band EQ (DSP)
数位房间校正:有
输出:1 x SPKR
输入:1 x XLR Line Input
外型尺寸:宽 500mm, 深 590mm, 高 1255mm
总重量:74kg
