大功率才是王道，评Pass Labs柏斯X600.5单声道后级功放

在 Hi-End音响界，美国 Pass Labs柏斯的威名早已如雷贯耳，发烧群中无人不识。虽然论价钱，比 Pass Labs更贵的比比皆是；论外形，比 Pass Labs更华丽、更惹眼的也不在少数；但如果论及线路设计的技术性、工作稳定性和音效全面性，Pass Labs有绝对的实力名列前几名。Pass Labs能有现在的成就当然不是偶然，创始人 Nelson Pass对线路设计能力的掌控和创造力无疑是其中的关键。但其实 Nelson Pass并不是一个喜欢炫耀高深技术的人，他经常会将自己开发的线路公诸于众，他不怕自己的劳动成果被模仿，甚至鼓励有能力的发烧友 DIY制造，Nelson Pass更以相互探讨研究为乐，在众多著名设计师中，Nelson Pass的无私分享精神显得独树一帜。

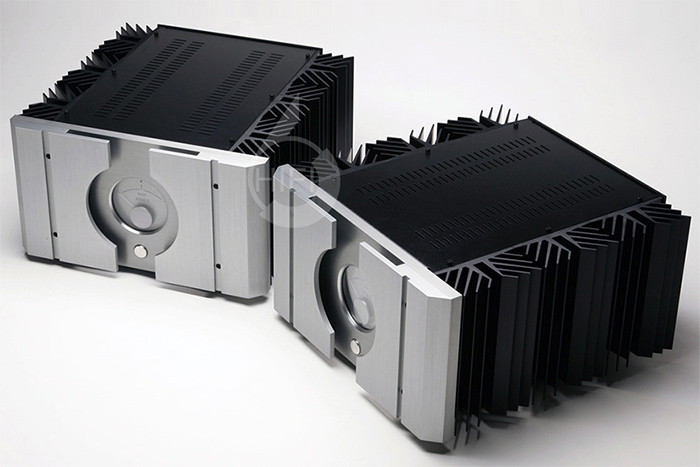

这组经过黑色阳极氧化工艺处理的铝制散热器，可将功率放大晶体管工作时产生的热量及时适量地散发出去，保持晶体管的热平衡，确保晶体管在设计温度下以非常稳定的状态工作

在 1991年创立 Pass Labs以前，Nelson Pass已经是 Hi-End界顶级设计师，他在就读美国加州大学主修物理时便已进入 ESS音响公司，参与了 Heil Air Motion Transducer海尔气动式喇叭的开发。1974年大学毕业后，创立 Threshold公司，推出了世界首部动态甲类功放 800A，并在 1976年获得美国专利。1977年 Nelson又设计出另一种电路，将深度负回输尽量降低甚至取消，这就是著名的 Stasis局部负反馈线路，其后推出的产品均采用了这个线路。

1987年，Nelson Pass将公司卖给了Dynatech。1991年，他创立了 Pass Labs，并次年推出了第一部 Alph 0放大器，其功率输出级采用了推挽设计，但 Nelson Pass却称之为单端放大器，因为他把纯 A类单端放大器的设计原则完全贯彻在这部放大器中。所发表的 Opto-isolated Bias Circuit光学交连偏压控制线路和 Active Low Frequencey Acoustics Resonance Suppressor有源低频谐波抑制器等一系列技术和设计相继取得了美国设计专利。1997年，Pass Labs推出了第一部 X1000后级功放，负载为 8Ω时输出功率可达惊人的 1000W，所采用的多项技术中，最负盛名的就是 Super Symmetry Circuit超对称线路。该线路由完全对称的正相放大和倒相放大两个部分组成，再以特殊的 Cross-coupleed Correction Circuit交叉补正线路连接起来，使两部分电路的失真和噪音在输出时互相抵消，总失真降低至仅为一般功放线路的1%，音质得到了大幅提升。

输入级全新专利设计的差动式输入级放大具有接近无限高的过载能力，从前端模拟信号输入到后端驱动电流输出的整个信号通道采用了直接耦合方式，具有非常宽阔的频率响应

专利电路设计

上述的理念和设计，在 Pass Labs公司随后推出的 XA系列功率放大器、X.5系列功率放大器、X系列前级放大器的各款机型中，都被使用并延续下去，包括了本文的主角 PASS X600.5单声道后级放大器，它的地位在 X.5系列中次于旗舰的 PASS X1000.5而居高端主力之位。Nelson Pass先生认为应该尽量避免深度负反馈，只采用局部负反馈和尽可能简单的线路设计是他努力的方向。专利的超对称线路完全体现了A类单端和平衡放大的概念，充分发挥了共模抑制的能力。为此，Nelson Pass令超对称平衡放大器中的两组放大线路从零件到线路布局都达到精确配对，结果使噪音和失真大大降低。在这基础上，超对称线路在输入级后面采用了特殊的交叉补正线路连接两组放大器，进一步地使两组放大器输入部分的噪音和失真完全相同，紧接着的平衡放大线路便可顺利地将这些噪音和失真抵消掉，使输出信号的噪音和失真能进一步降低。

由于要满足600W 大功率输出，因此机内使用的MOSFET 金属氧化物半导体场效应晶体管多达72 只，旗舰的X1000.5 也才80 只

低调的奢华

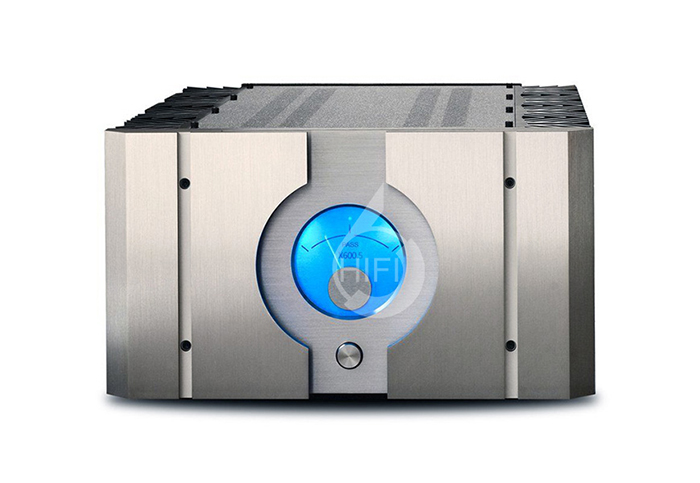

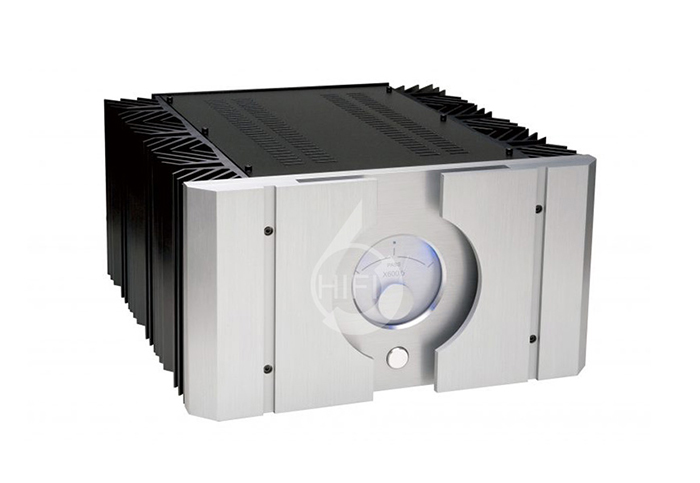

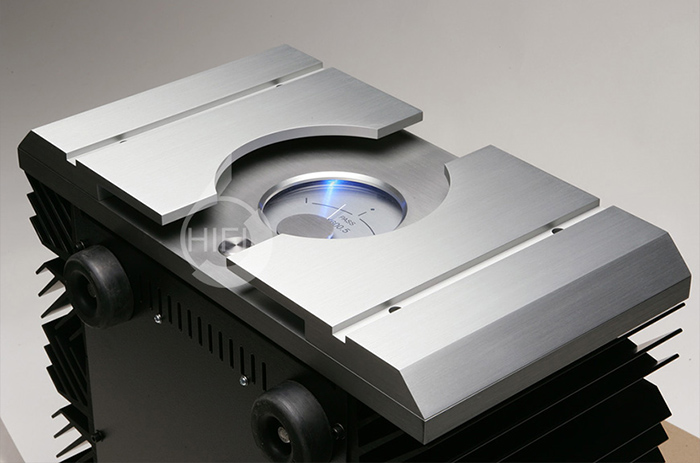

论外观设计，Pass Labs向来崇尚简约朴素，因此你从来不会在他们的器材上看到浮夸的线条、复杂的结构和眩目的色彩，他们早已建立起自己的品牌符号，以富有力量的硬朗线条来打造出坚实的厚重感。Pass Labs X600.5后级功放的前面板采用了复合结构，单从正面外表来看，X1000.5与同系列其他几款型号一模一样，正套面板设计由 19mm实芯铝主基板和靠前的 25mm实芯铝副面板组成。在主基板中央区域，上方是通电工作时泛出幽幽蓝色光芒的圆形指针式电流偏压表指示表，下方是电源主开关；前面 2块面板内侧以半圆形线条组合处理后，成为一个比指针式指示表面积稍大的圆形、用内六角螺杆固定在主基板上形成手挽的结构。这个复合型面板，而圆形湖水蓝电流偏压表无疑是面板上最大的亮点，而且已成为 Pass Labs新一代 XA.5系列和 X.5系列的标准形象，区别在于 X350.5是 350W×2的两声道机箱，X600.5是 600W单声道，而X1000.5则是 1000W的加长版机箱。X600.5机箱的两侧是超大型散热器，俯视可见具有复杂造形，因此带来庞大外表面积，这组经过黑色阳极氧化工艺处理的铝制散热器，可将功率放大晶体管工作时产生的热量及时适量地散发出去，保持晶体管的热平衡，确保晶体管在设计温度下以非常稳定的状态工作。

6只巨型滤波电解电容采用夸张的金属板连接电极，务求获得最高速、最低损失的供电效率。全机对称布局设计，中央是庞大的双环形变压器和6只巨型滤波电解电容，两侧是专利技术的全对称全平衡放大电路

在负载为 8Ω时，Pass Labs X600.5的输出功率高达600W。如此，电源供应自然是重中之重。打开机壳，PassLabs X600.5后级，可见 6只大形滤波电容下面隐藏了两只由镍铁高导磁合金壳屏蔽的大型环形变压器，功率容量远超实际需要，更大容量的电容可储存更多的电量以最大限度地减小电压波动。而运用了 Soft Recovery（软恢复）技术的整流电路，为功率放大电路部分输出充沛而稳定的电流，极大地提高了背景的宁静度和声音的纯净度。

X600.5电路结构上，整机强调“简洁至上”的线路布局风格，其全新设计的差动式输入级放大具有接近无限高的过载能力。从前端模拟信号输入到后端驱动电流输出的整个信号通道采用了直接耦合方式，具有非常宽阔的频率响应。X600.5采用全新改进的偏压电路，抑制产生在输出端的三类失真，同时可以在恒定电压下将输出级功率增加大约 20%。除了大部分供给推挽式 A类放大之外，仍有小部分供给小功率输出下的单端 A类放大。功率放大电路继续采用了 Super Symmetric Circuit超对称线路设计，以音响性和音乐性更好、经过严格筛选配对而具有更好一致性的 MOSFET晶体管代替 J-FET晶体管，将失真控制在前所未有的极低水平。前端的差分放大电路工作在单端甲类状态，后端的推挽放大电路工作在偏向甲类的高偏流甲乙类状态，组合起来后可有效地提高了对音箱的实际控制力。由于要满足 600W大功率输出，因此机内使用的 MOSFET金属氧化物半导体场效应晶体管多达 72只，想想旗舰的X1000.5也才 80只。多管输出的好处显而易见，目的是让每只晶体管都工作在轻松的状态下，打个比喻就如马车由两匹马或十匹马拉动一样，你说同样的负载条件下，走同样的路的话，两匹马跑得轻松还是十匹马跑得轻松呢。Pass Labs通过宽裕的供电系统加上多管并联晶体管输出级相结合，获得极低的输出失真和极高的驱动力、控制力。X600.5虽然具备 600W的输出功率，但依然仅设置两个增益级（X1000.5也一样），并以精确的平衡线路，由正负半波对称抵消失真与噪音，再配合极少的局部负反馈就能很好地抑制失真，而不需要像传统线路要由大环路深度负反馈来达到降低失真的目标。在正常聆听所需功率输出的工作范围内，X600.5的失真率仅有0.002%，以 600瓦的最大输出工作时，失真率也只有1%。前端的差分放大电路工作在单端甲类状态，后端的推挽放大电路工作在偏向甲类的高偏流甲乙类状态，组合起来后可有效地提高了对音箱的实际控制力

驱动力极佳，稍懂电路原理的朋友或许都知道，功放电路要获得大功率输出其实并不困难，难就难在要严格筛选配对如此之多的功放晶体管，所耗的人力、时间绝对不是一般厂家能做到的。由于放大倍率的增加，在放大信号的同时也会将前端信号任何微小失真、干扰等都随之放大，到了输出级这种失真情况就会非常严重，声音严重恶化，变得非常粗糙，没有音乐感。但这款 Pass Labs X600.5却丝毫没有这种现象，我这次试听搭配 Volent泰来 PL-2S书架箱和Vivid G2落地箱，都能感受到 600W输出能力的后级，竟然能获得细腻如单端胆机的音质表现，不但全无粗糙感，在大动态输出或者音乐气氛推上高潮的大合奏时，X600.5能表现得轻松自如，在音色和控制力方面均非常出色。试过用 150W功率的合并机推 G2，要获得足够声压似乎也没有困难，但大动态控制力却始终略欠宽松感。当拥有 600W大功率输出的 X600.5搭配同厂的 IN-30A合并机充当前级组成一套系统上场时，我猛然发现此时的 G2是如此的令人振奋，这个搭配的声音能量非常雄厚但毫不张扬；音场密度奇高，音场中各种乐器、人声的结像是如此的实在和活生；质感鲜明而又细腻，大动态的气势更是示范级的权威……
